    SiLM9714
    带宽共模电流检测放大器的4路智能半桥栅极驱动器
    样片申请
    SiLM9714-AQ brief Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM9714是一款专为驱动多种电机或负载设计的高度集成多通道门极驱动器。产品集成了4路半桥驱动、电源管理、电流检测放大器以及保护监控功能,显著简化了系统结构,缩减了体积,并实现了成本优化。其采用的智能门极驱动架构,不仅能精确管理死区时间、调控斜率,还优化了传输延时,同时支持PWM与SPI多种输入控制模式,提升了操作的灵活性与便捷性。此外,SiLM9714配备了宽共模电流检测放大器,支持高边、低边和相间采样,确保电流准确检测的同时还集成了多重保护特性,为系统的稳定运行提供坚实保障。独特的QFN封装设计,底部附带散热盘,进一步增强了客户应用系统的热管理性能,确保了在各种应用场景下的高效稳定运行。SiLM9714凭借其卓越的性能与高度的集成性,广泛应用于车身域控、座椅调节、门窗控制以及尾门管理等众多领域。

    产品特性

    4通道半桥驱动
    · 4.9V~37V(40V绝对最大值)工作范围
    · 4个带输出映射的PWM输入
    · 支持100% PWM调节的3倍电荷泵设计
    · 支持半桥,全桥和SPI控制模式

    智能多级驱动架构
    ·可调节的输出斜率控制
    · 自适应传输延时控制
    · 50uA~62mA可编程的拉电流和灌电流
    · 集成死区时间握手功能

    2路宽共模电流检测放大器
    · 支持相间,高边和低边检测
    · 可调节的增益:10倍,20倍,40倍,80倍

    SPI接口
    · 配置和诊断
    · 最高支持10MHz

    集成各种保护功能
    · 控制驱动关断引脚(DRVOFF)
    · 低静态电流的电机制动功能引脚(BRAKE)
    · 电源和稳压器电压监控器
    · MOSFET VDS过流检测器
    · MOSFET VGS门极故障监测器
    · 负载开路和短路的离线诊断模式
    · 过温警告和过温关断功能
    · 开门狗定时器
    · 故障检测引脚(nFault)

    安规认证

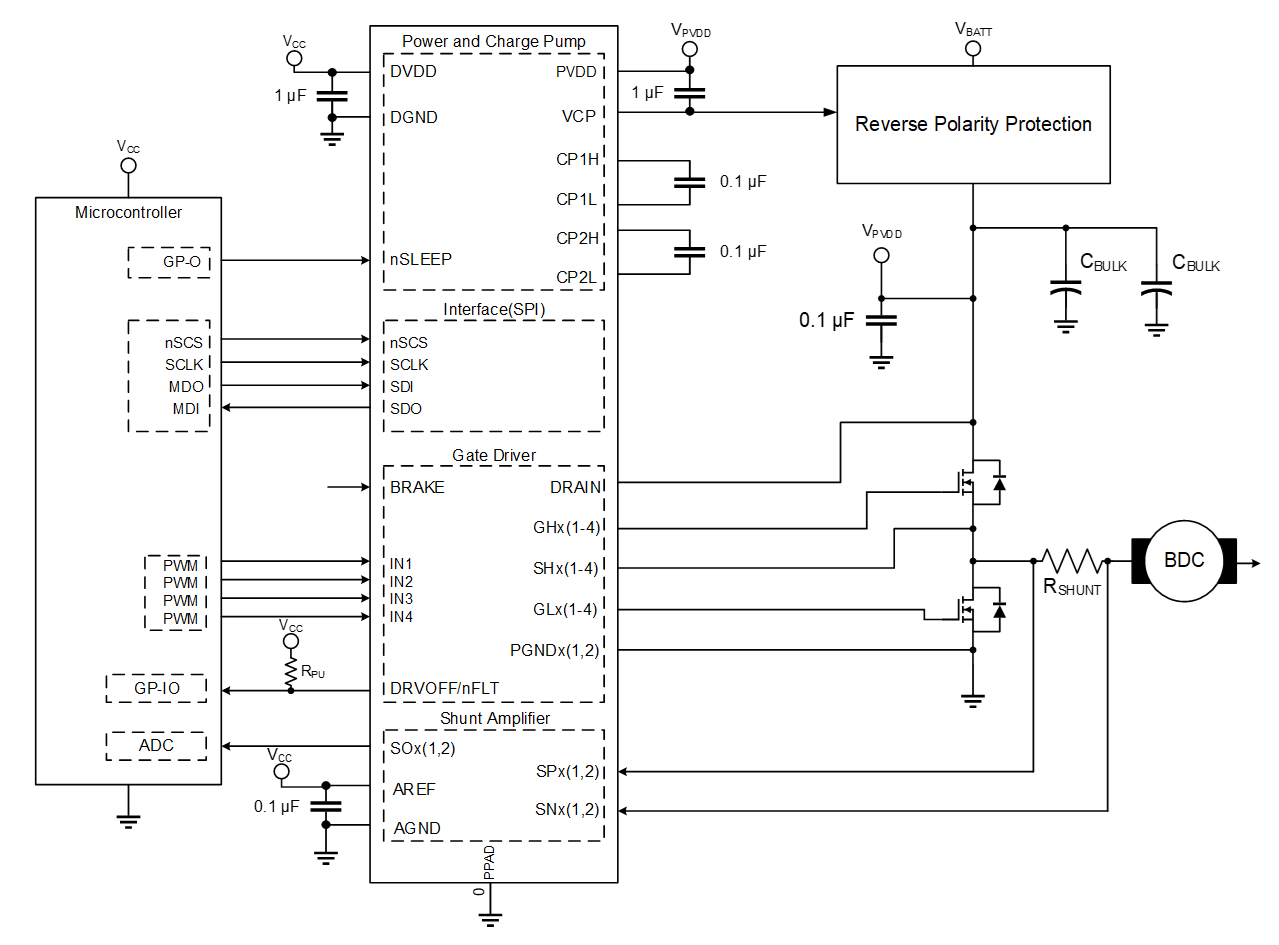

    典型应用图


    产品参数表

    展开过滤器
    Part Number Number of Half Bridge VS (Min) (V) VS  (Max) (V) Sleep Current (uA) Current Sense Amplifier PWM Input Control Mode Control Interface Operating Temp (℃) Package Packing Qty.
    SiLM9714SET-AQ44.9372.4224Independent, PH/EN, PWMSPI-40 ~ 125QFN6x6-40Reel/2500
    SiLM9714SEV-AQ44.9372.4224Independent, PH/EN, PWMSPI-40 ~ 125QFN8x8-56Reel/2000
