    SiLM9408/9409
    独立半桥控制的 24V，1.2A 双路 H 桥电机驱动器
    样片申请
    SiLM9409 Datasheet SiLM9408_Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM9408/09是一款双通道低饱和电压正向/反向电机驱动器，适合12V和24V系统电压。SiLM9408/09可以驱动两个直流电机，或者用并联驱动一个直流电机，也可以用全步和半步方式驱动步进电机。每个H桥输出由一对NFET和PFET组成，其输出可以调节绕组电流。使用合适的PCB设计，在常温下，SiLM9408/09的每个H桥输出都可以达到连续0.8A 的RMS电流，并支持输出高达1.2A的峰值电流。

    SiLM9408/09提供欠压锁定和过温等内部关机保护功能。另外，SiLM9408/09具有低功耗的睡眠模式。

    产品特性

    驱动两个直流电机或一个步进电机

    低MOSFET导通电阻：总计650mΩ

    1.2-A最大驱动电流，0.8A RMS电流

    单一供电电源：4V至26V

    最大电流为1-uA的低功耗待机模式

    VCC欠电压锁定（UVLO）

    过温保护（TSD）

    结温工作范围：-40℃至150℃

    封装：SSOP10

    安规认证

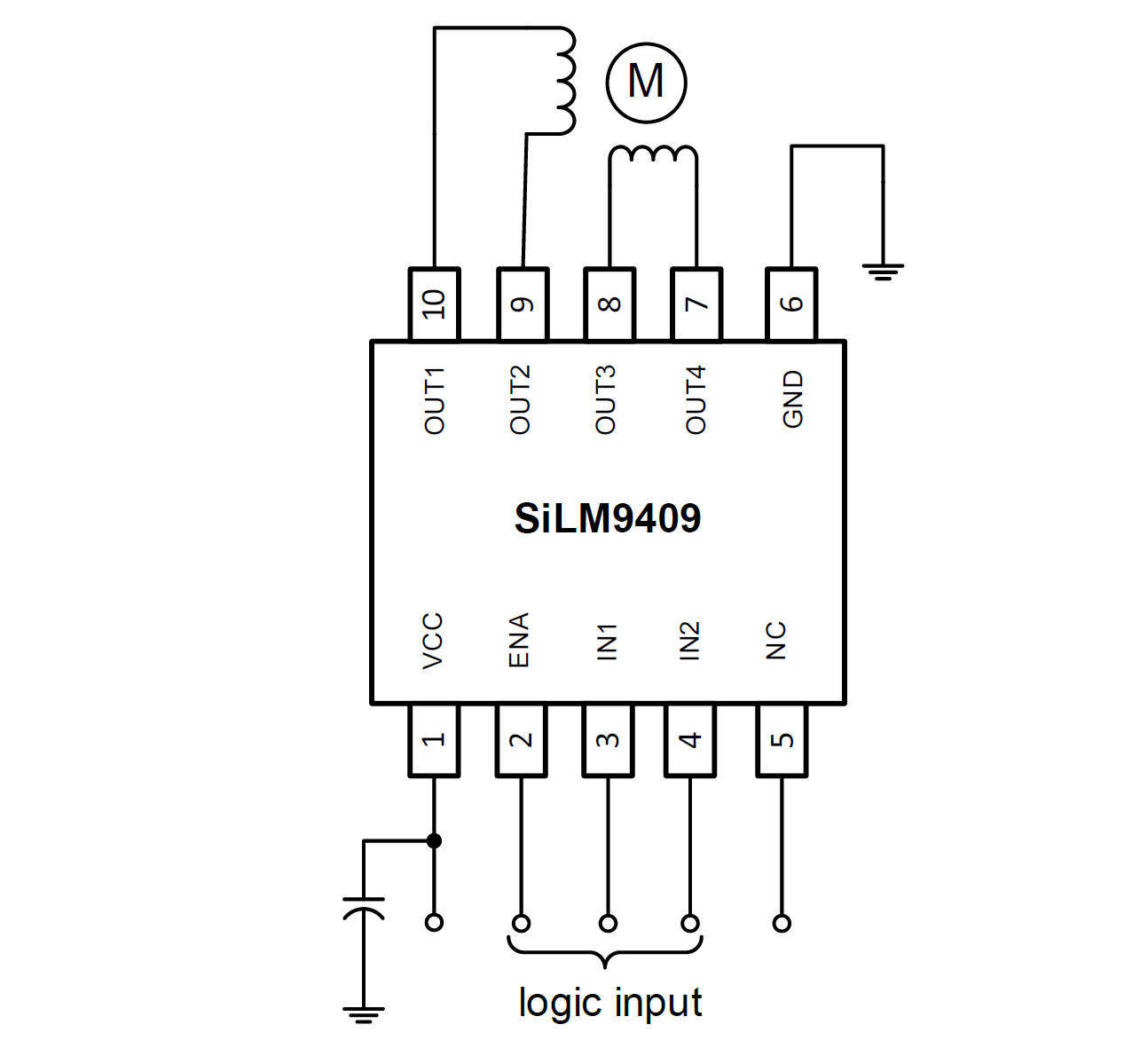

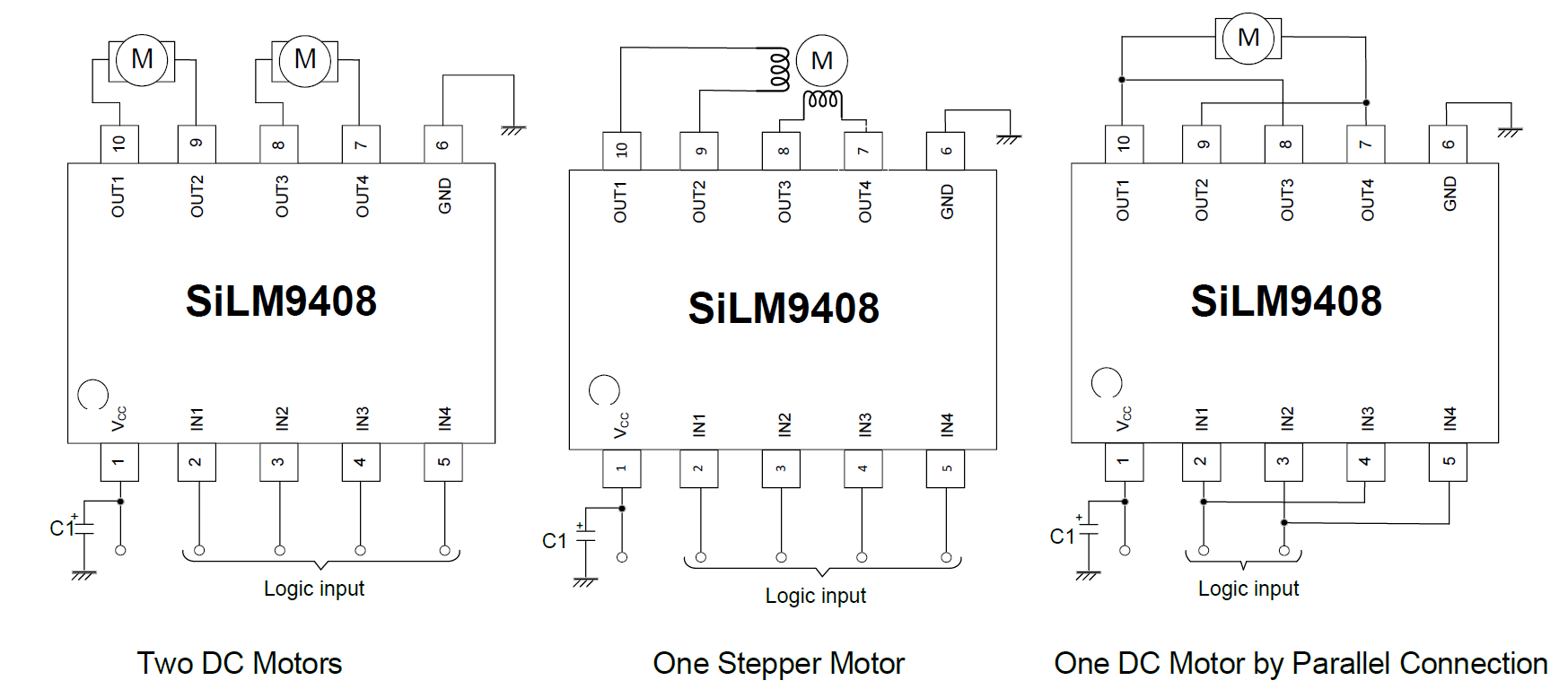

    典型应用图


    产品参数表

    展开过滤器
    Part Number Number of Half Bridge VS (Min) (V) VS  (Max) (V) Sleep Current (uA) Current Sense Amplifier PWM Input Control Mode Control Interface Operating Temp （℃） Package Packing Qty.
    SiLM9408MC-AH421.2/1.24240.651-40 ~ 125SSOP10Reel/2500
    SiLM9409MC-AH421.2/1.24240.651-40 ~ 125SSOP10Reel/2500
    应用案例
