    SiLM6601
    42V 微功率隔离反激式变换器
    样片申请
    SiLM6601-AQ Datasheet SiLM6601 Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM6601是一款微功率隔离反激式开关电源芯片。无需第三方绕组和光耦,采用原边电压反馈控制输出电压。输出电压通过一个外部电阻设置,并且通过内置补偿电路和软启动减少外部器件。低纹波突发模式通过最小化输出纹波保证系统的高效率。SOT23-5封装中集成了1.2A、65V功率DMOS管以及所有高压电路和逻辑管理电路。

    SiLM6601输入电压范围2.7V至42V,并且可以传输6W功率至隔离端。内置电路、边界模式及低纹波突发模式使芯片使用简便。

    产品特性

    2.7V至42V输入电压范围

    1.2A、65V内置DMOS功率管

    低静态电流:睡眠模式145uA,工作模式350uA

    重载工作在边界模式

    轻载工作在低纹波突发模式

    VOUT通过外部电阻设置

    无第三绕组、光耦器件

    内置补偿和软启动

    输出短路保护

    合面向汽车应用的AEC-Q100标准

    安规认证

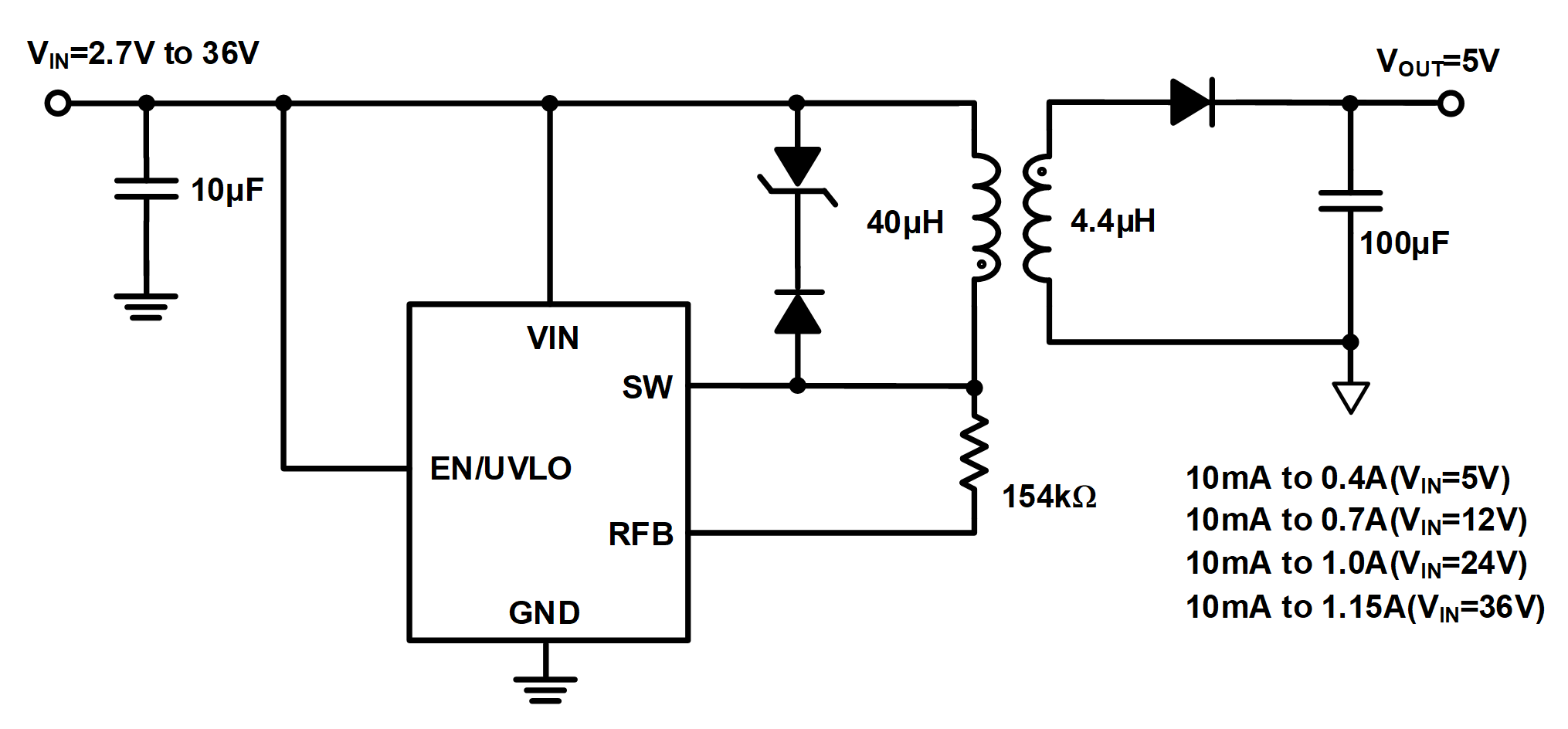

    典型应用图


    产品参数表

    展开过滤器
    Part Number Topology Vin(min)(V) Vin(max)(V) Vout(min)(V) fsw(min)(kHz) fsw(max)(kHz) Duty Cycle(Max) Operating temperature range © Package Group Packing Qty.
    SiLM6601AD-7GFlyback2.742-10---40 ~ 125SOT23-5Reel/3000
    SiLM6601AD-AQFlyback2.742-10---40 ~ 125SOT23-5Reel/3000
