中国，上海——国内领先的驱动类IC一站式提供商米兰官方站网页版和数明半导体持续深耕隔离驱动领域，于近日正式发布国内首款单通道带DESAT保护功能的IGBT/SiC隔离驱动器SLMi33x 。该芯片内置快速去饱和(DESAT) 故障检测功能、米勒钳位功能、漏极开路故障反馈、软关断功能以及可选择的自恢复模式，兼容光耦隔离驱动器，为客户工程师提供高质量、高性能的替代方案。

通过采用业界领先的双电容隔离技术和“OOK”传输技术，SLMi33x实现了5kVrms的隔离电压和高达10kV的隔离浪涌电压，并具有超过100kV/us (Min.)的共模瞬态抗扰度（CMTI），满足了SiC功率器件对CMTI的高要求，保证了在极端恶劣工作环境下的可靠性和稳定性。SLMi33x的DESAT阈值为6.5V或9V，其最大驱动电流有1.5A，2.5A和4.0A三档，可广泛应用于电机驱动、大功率变频器、不间断电源（UPS）、EV充电、逆变器等应用场景。

SLMi33x性能优势

l  抗负压能力更强

l  最大延时更短

l  输入侧和输出侧的电压范围更宽

l  CMTI值更高，抗干扰能力更出色

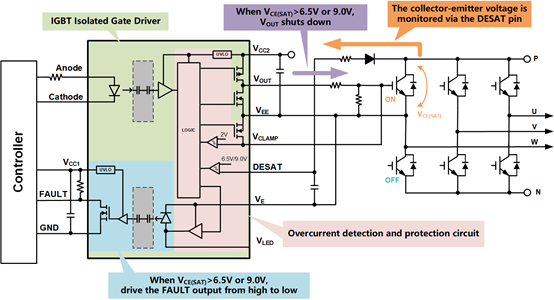

SLMi33x在IGBT三相桥式的典型应用电路如图1所示。正常工作时，Anode和Cathode接收控制器的控制信号，VOUT输出驱动信号来驱动IGBT的开通和关断。当发生短路保护时候，IGBT的VCE电压通过DESAT检测，当DESAT上的电压高于6.5V或9.0V时，即关掉VOUT输出并传到控制端侧并拉低FAULT。

图1. SLMi33x 典型应用电路图

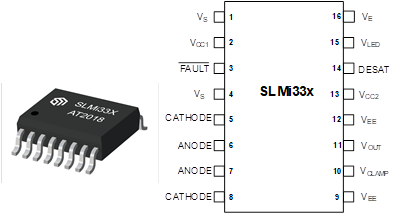

SLMi33x的管脚定义及封装为图2所示 ，其封装为SOIC16 宽体，并提供大于8mm的爬电和间隙距离。

图2. SLMi33x 管脚定义及封装

目前SLMi33x已在各大变频器、逆变器等不同领域通过了客户测试，有12种系列产品可供选择，申请样片请邮件至 sales@sq.hebi.shenghuo.chaozhou.14842.xinxiang.zz.pingliang.ww38.viennacitytours.com。

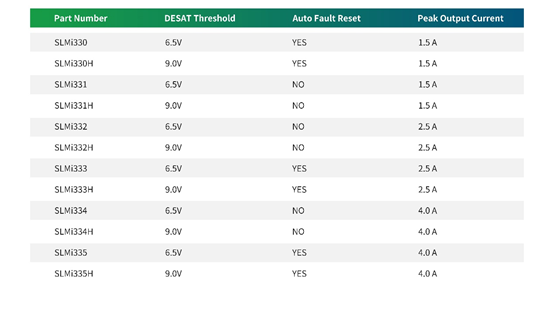

图3. SLMi33x 选型指南
