高频和高效率开关电源如VRM、VRD、POL、DC-DC转换器、大电流扁平形DC-DC转换器等应用,对其专用MOSFET栅极驱动器有一定要求,如导通电阻低、负载电流大、开关速度快,以达到降低开关损耗、提高功率转换效率的目的。
SLM27211系列集成了120V耐压的二极管,支持高频大电流的输出,可在8V~17V的宽电压范围内驱动MOSFET。SLM27211系列自推出市场后,凭借其高安全可靠性,已广泛应用于多类模块电源中。
SLM27211系列与同类产品相比体积更小耐压值更高(120V)、负压值更低(-30V/200ns)、dV/dt值更高(70V/ns)。有效赋能各类基于MOSFET产品的终端,助力行业的高速发展与改革创新。

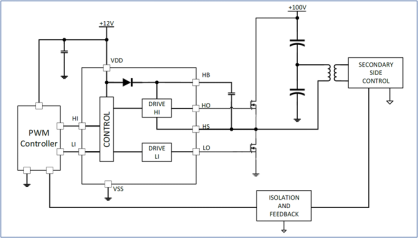

SLM27211典型应用框图

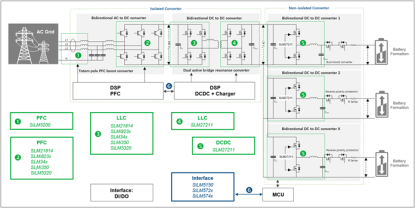

SLM27211在工业电源的应用
SLM27211产品特性
● 支持最高120V的母线电压,支持更多应用
● 集成自举二极管电压,提高集成度,减少方案面积
● 支持8V~17V的VDD工作电压范围,可靠有效的驱动MOSFET
● 提供3A的源电流和4.5A的灌电流,支持多种MOSFET大功率需求
● 7ns的上升时间和5ns的下降时间, 提高转换效率,降低开关损耗
● 22ns(典型)传播延迟时间,支持更高的开关频率
● 提供多种封装(SOP8/SOP8-EP/DFN4×4-8/ DFN4×4-10)
SLM27211应用场景
● 针对电信、数据通信和商用的电源半桥和全桥转换器
● 半桥和全桥转换器
● 推挽转换器
● 高电压同步降压型转换器
● 两开关正激式转换器
● 有源籍位正激式转换器
● D 类音频放大器
